모바일 기기를 활용한 생산 및 재고 관리

오늘은 삼성 스마트공장 구축건에 활용되었던 모바일 기기(PDA, 개인스마트폰, 태블릿 등)을 활용하여 생산관리 및 재고관리 시스템을 구축한 사례를 소개드리겠습니다.

방문한 기업의 생산품목

저희가 방문한 전라남도의 식용유 제조업체의 생산 품목들입니다.
대충 봐도 다양한 품목을 생산하고 지금은 품목을 더 늘려 2층까지 다 차있었습니다

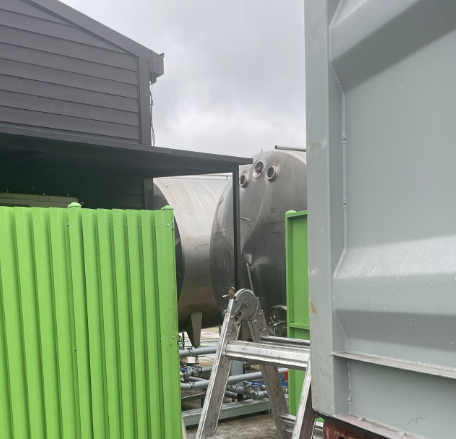

원유주입

트럭으로 원유를 배송하여 탱크에 저장중인 모습입니다 ~
추후에 저희가 제어반에 연결하여 탱크별 수위 및 현재 주입량 등의 데이터를 받아 PC프로그램에서 모니터링 및 모바일 화면에서 간단한 조회가 가능하도록 할 예정이었습니다 ~

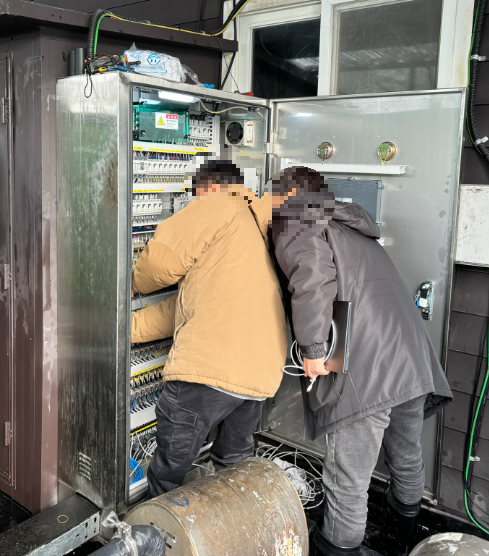

데이터를 받기위한 네트워크 공사

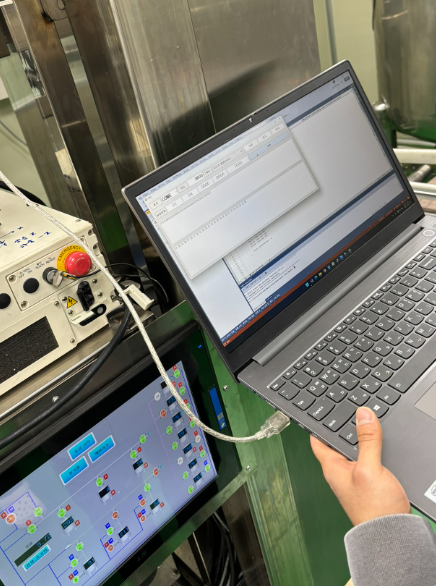

정상적으로 데이터가 들어오는 모습

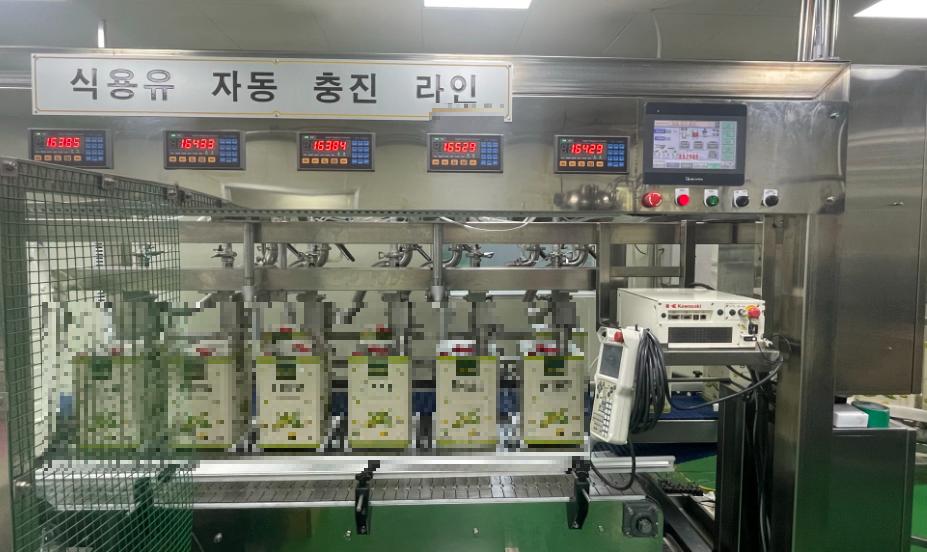

제품을 생산하는 모습

생산실에서 탱크에 저장된 원유를 주입하여 캔제품을 생산하는 모습입니다.
제품을 생산하는 도중에 만약 불량이 발생하였을때 간단하게 태블릿을 활용하여 불량 실적을 등록할수있도록 구축하였습니다 ~

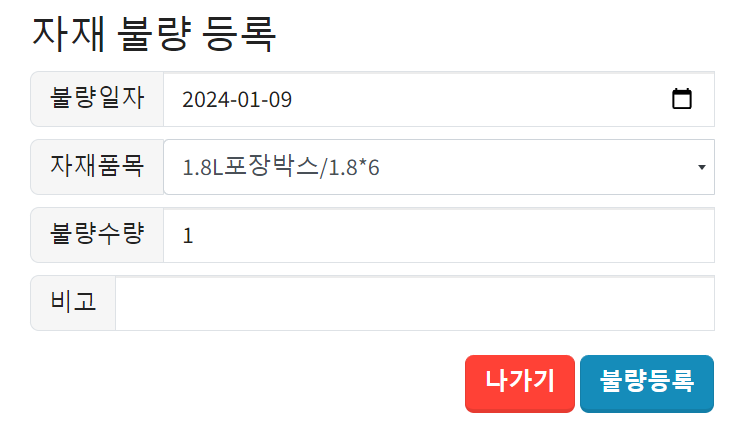

태블릿 자재 불량 등록 화면

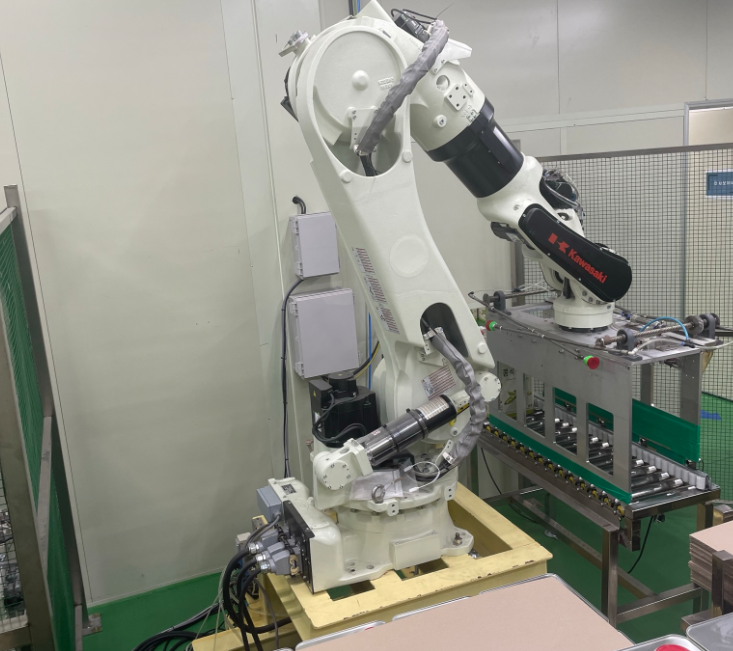

생산현장 로봇팔

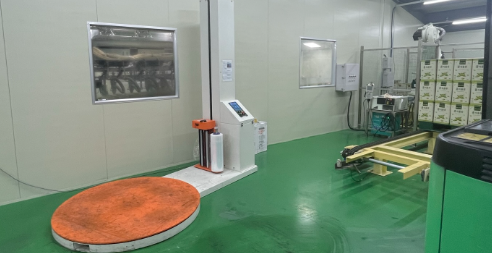

빠레트 래핑

생산된 제품을 로봇팔이 빠레트에 적재하고 래핑후 제품을 창고에 적재합니다.

창고에 제품들이 적재된 모습

로봇팔의 카운터실적 데이터를 받아서 제품 양품수량을 받아내고 프로그램에서 저장합니다.

또한 캔이 아닌 페트제품 일때는 로봇팔에서 데이터를 못받기 때문에 태블릿에서 생산실적을 등록하도록 구축하였습니다.

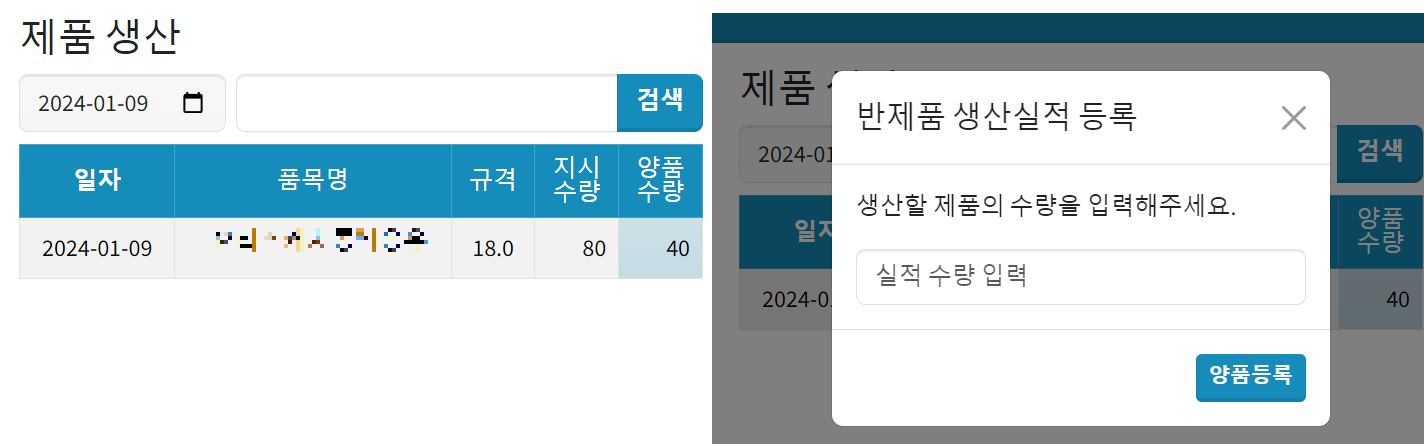

태블릿에서 생산실적을 등록하는 화면

추후에는 페트공정을 따로 만드셔서 캔공정은 로봇팔에서 실적을 등록하고 페트공정은 생산자가 태블릿으로 등록하도록 도와드릴 예정입니다

또한 자재 입고되었을때 바로 등록하기 위한 태블릿에서의 입고등록화면입니다.

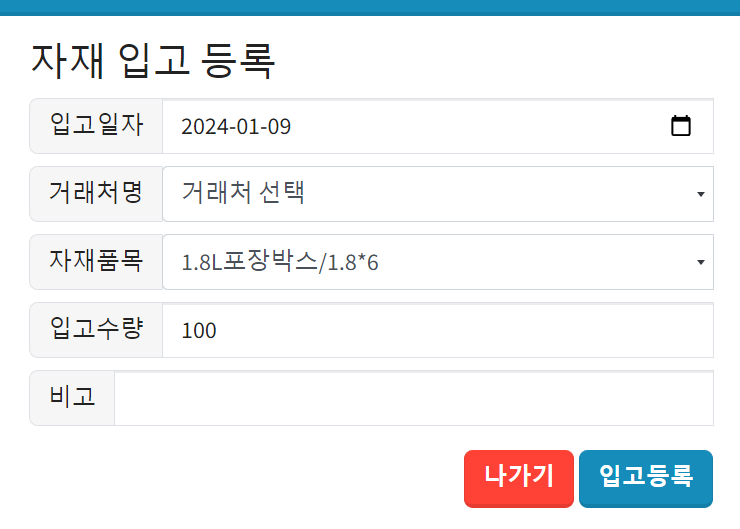

태블릿 자재입고등록

또한 자재 및 제품 재고 조회 화면입니다

태블릿 자재 및 제품 재고 조회화면

태블릿에선 이런식으로 재고 조회 및 생산관련 기능들을 개발하였습니다

반대로 PDA 에서는 출고관련하여 개발하였습니다.

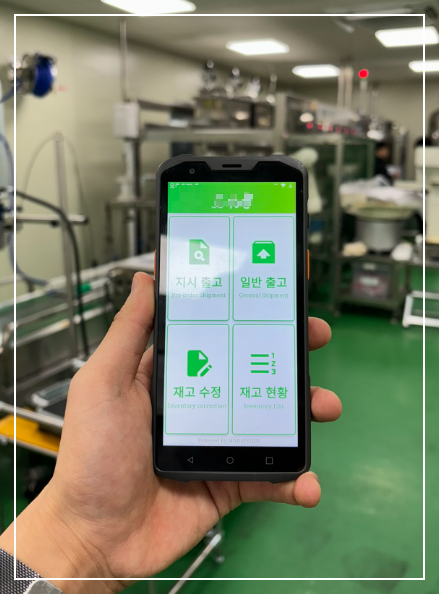

PDA 홈화면

PDA 에서는 사무실에 내린 지시에 대한 출고
지시없이 거래처에 대한 일반출고
바코드별 재고수정
현재 재고현황
에 대한 기능들이 있습니다 ~

PDA 교육사진

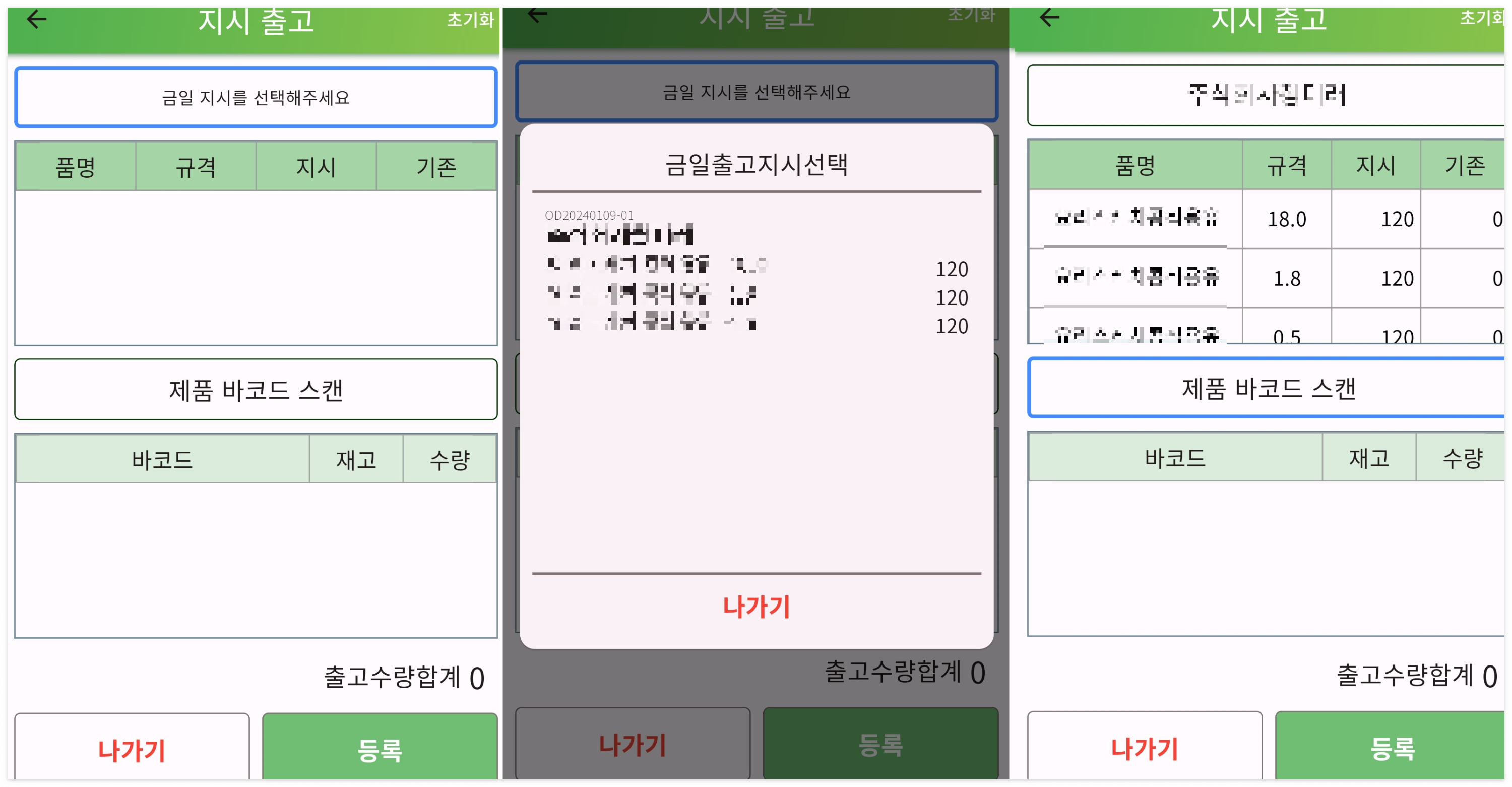

PDA 출고 지시 등록 화면

1. 금일지시내역을 선택하고
2. 지시내역에 대한 제품을 확인후
3. 각 빠레트별 바코드를 스캔하여
4. 출고 등록처리 합니다 ~

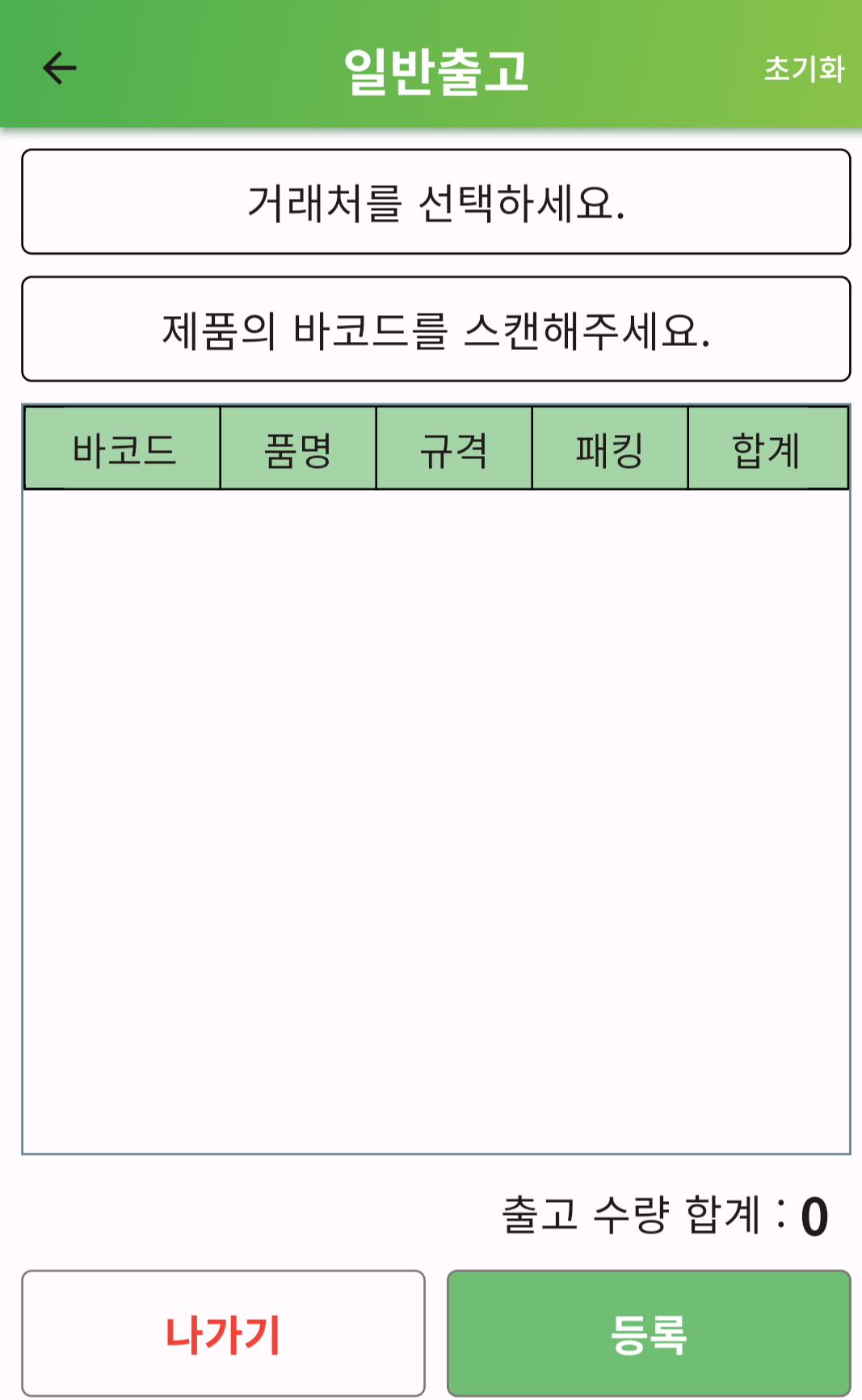

PDA 일반출고등록

거래처를 선택하여 바코드 스캔 후 출고등록처리합니다

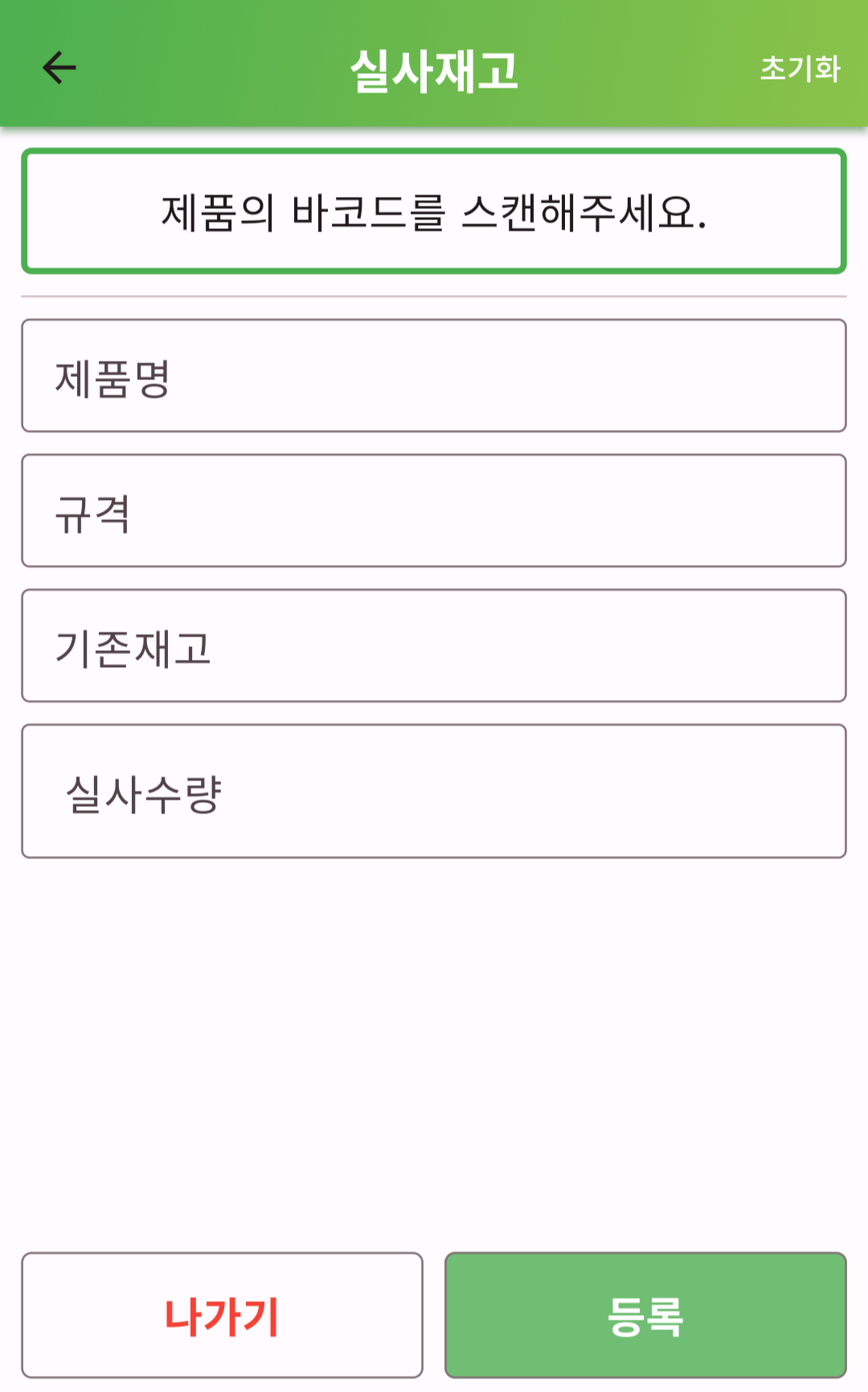

PDA 실사재고 등록

PDA 에서 창고의 실사재고를 등록할때의 화면인데,,
바코드 스캔후 제품정보 확인후에 실사수량을 입력하여 등록하면 프로그램에서 내역을 확인하고 수량대로 재고가 수정이 되도록 개발 되었습니다 ~

PDA 현재 재고현황

간편하게 PDA로 현재 창고에 저장되어있는 제품들의 정보를 확인할수 있어 매우 편할거라 예상됩니다.

현재도 개발 및 교육이 계속해서 진행되고 있으며 요구사항에 따라 화면을 계속해서 수정 및 개발중입니다. 바코드 재고관리가 관심 있으시면 문의 바랍니다. 감사합니다 ~

---
