DHT-22 고정밀 온습도 센서를 현장에 설치(1)

- 해당 업체는 금속 절단용 톱기계 및 파이프 고속절단기를 생산하는 전문 제조 업체

-가공 생산하는 제품의 제작 및 보관과정에서 온습도 유지관리가 매우 중요(현재 냉난방기 및 제습기 등의 설비를 활용)

- 현장 및 검사실에 온습도를 지속적으로 모니터링 할 수 있는 관리 시스템의 부재로 해당 업체의 온습도 실시간 모니터링을 할 수 있도록 환경을 구축하기로함.

DHT-22 고정밀 온습도 센서를 도입하여 온습도 데이터 수신 및 데이터 관리하기로 함.

DHT-22 고정밀 온습도 센서 : 측정범위가 넓고 오차가 적은 정밀한 측정이 가능한 온습도 센서

DHT-22 고정밀 온습도 센서

기존 DHT-11 온습도 센서보다 측정범위/ 측정오차가 비교적 적은 고정밀 온습도 센서 DHT-22센서

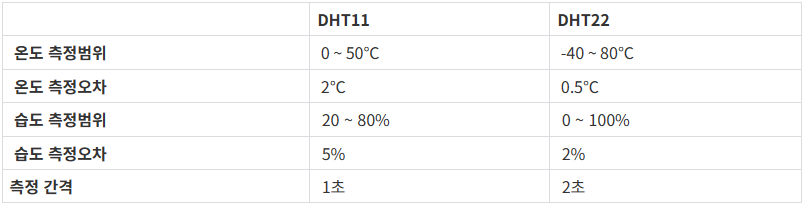

DHT-11과 DHT-22의 차이

센서를 보드에 배선 연결 후 시리얼 통신 데이터를 확인 (사무실 내 테스트로 진행)

시리얼 통신 수신 데이터

온도 = 23.60˚C 습도 = 20.80으로 확인 되었고, 현재 센서모듈은 1번으로 정함.(현장에 센서모듈은 4개가 설치된다.)

시리얼 통신으로 확인된 수신 데이터를 웹으로 데이터등록처리 테스트진행(금요일부터 월요일까지 총 4일동안 테스트      -> 문제없이 네트워크와 끊기지 않고 정상적으로 데이터 등록 확인)

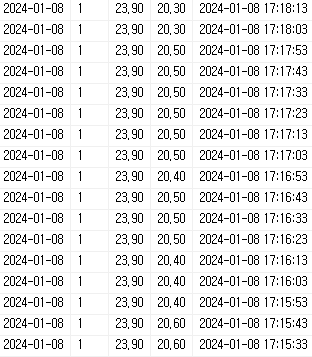

테스트 중인 데이터 - 월요일까지 정상적으로 데이터 등록 확인

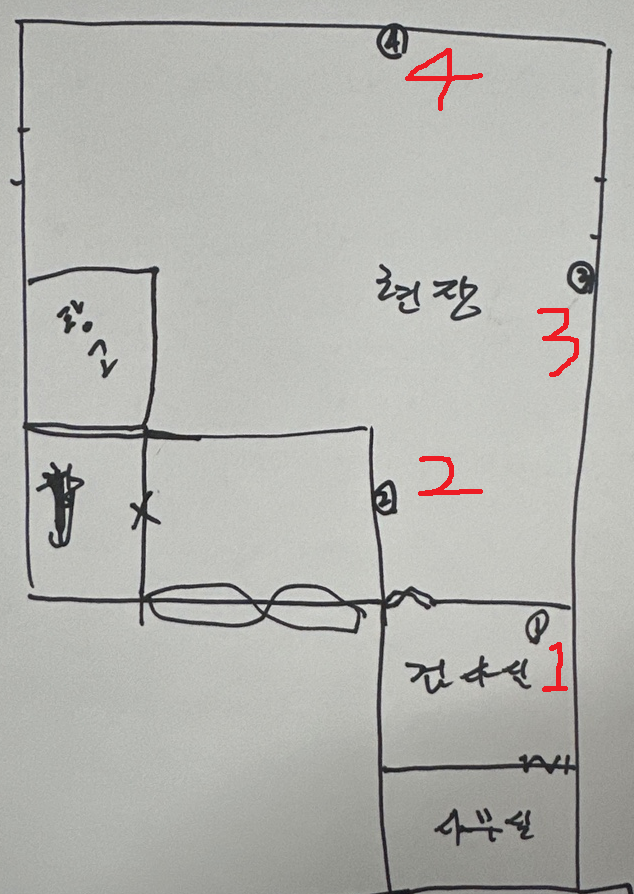

업체 사장님이 그려준 현장 내부 구성도

총 4개의 고정밀 온습도 센서가 설치가 될 예정이다. (현장 - 3대 / 검사실 -1대 설치 예정)

정상적으로 데이터 수신 등록 테스트 확인 후 보드와 센서에 다음 주내로 케이스 제작 후 추후에 업체와 일정조율하고 온습도 센서 설치예정임
