GP2Y0A02YK0F 적외선 거리 측정 센서 스마트공장 생산현장 실적데이터 수집 활용

Jollibee 2024. 1. 5. 15:19

센서 측정 거리 20 ~ 150cm 아날로그 적외선 센서

GP2Y0A02YK0F 적외선 센서는 거리를 측정하는 센서

-> 거리측정을 하여 일정거리에 물체가 감지되면 센서값을 수신하여 자동제품실적카운트 데이터 수집기능으로 활용



제품이 컨베이어 벨트에서 지나갈 때 거리 확인 후 설치

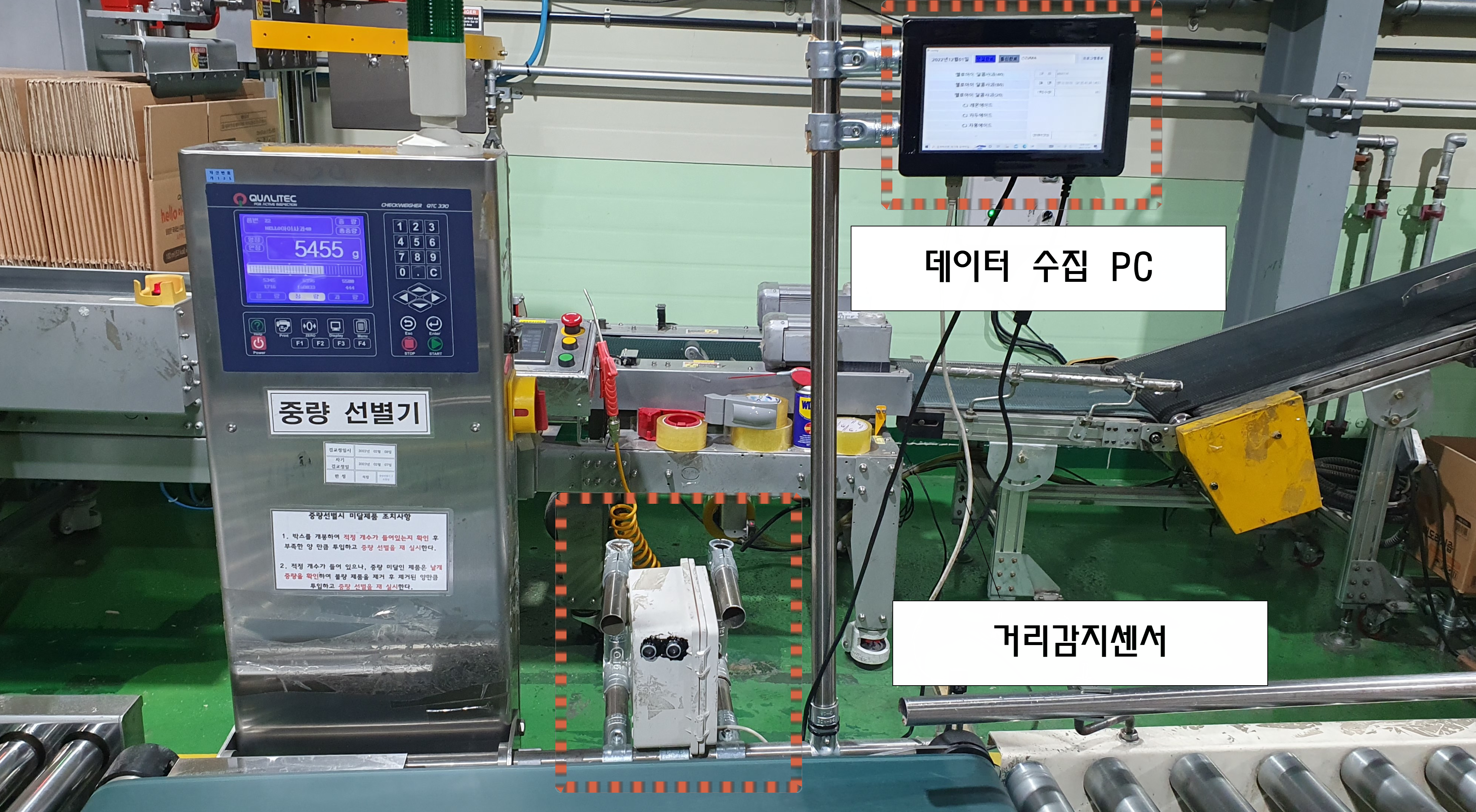

실제 스마트공장 SHARP GP2Y0A02YK0F 적외선 센서를 활용

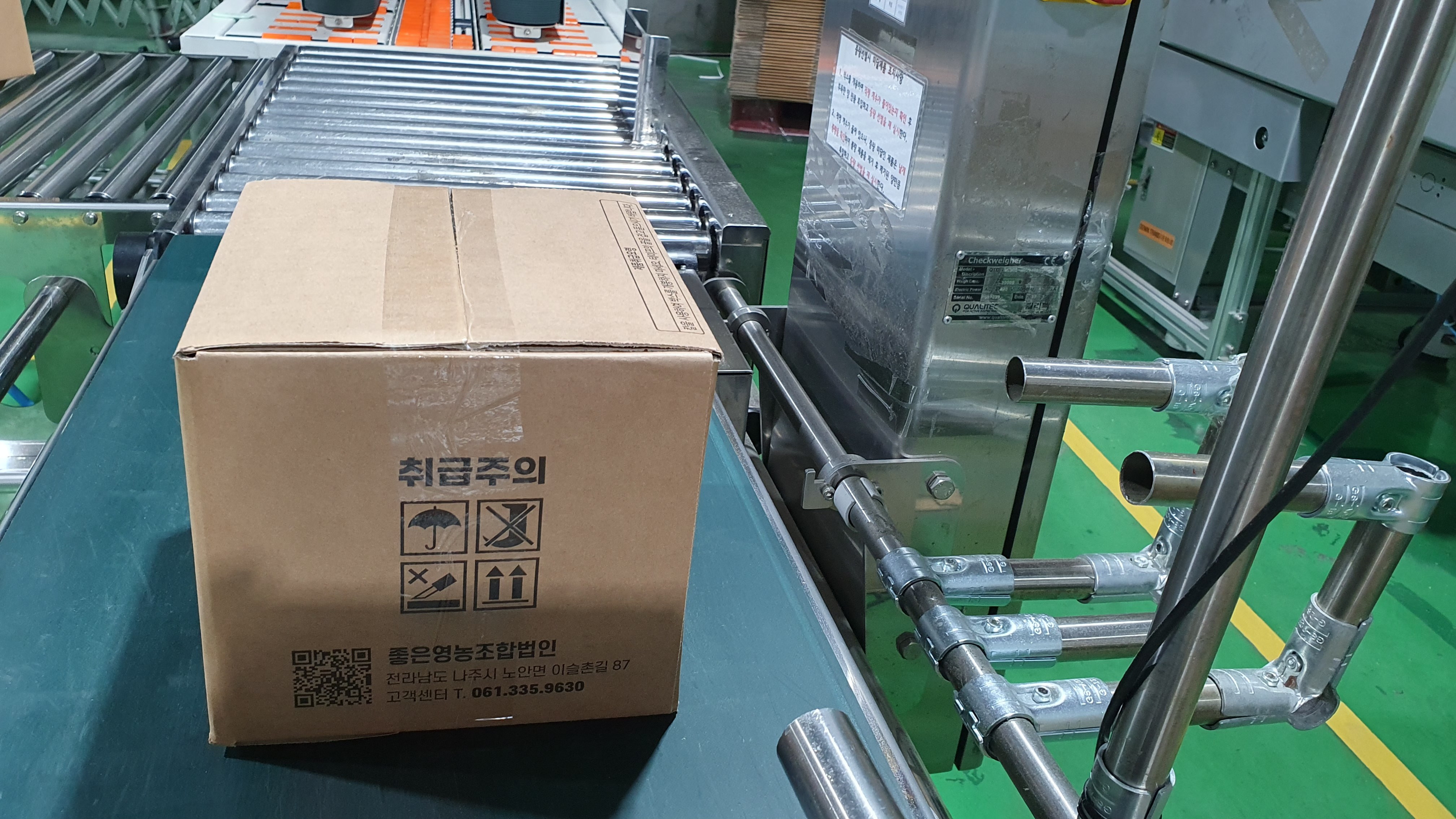

제품이 컨베이어 벨트에서 센서를 지나갈때마다 1카운트씩 적외선 센서가 감지함. (유선으로 데스크탑PC와 연결하여 데이터 통신)

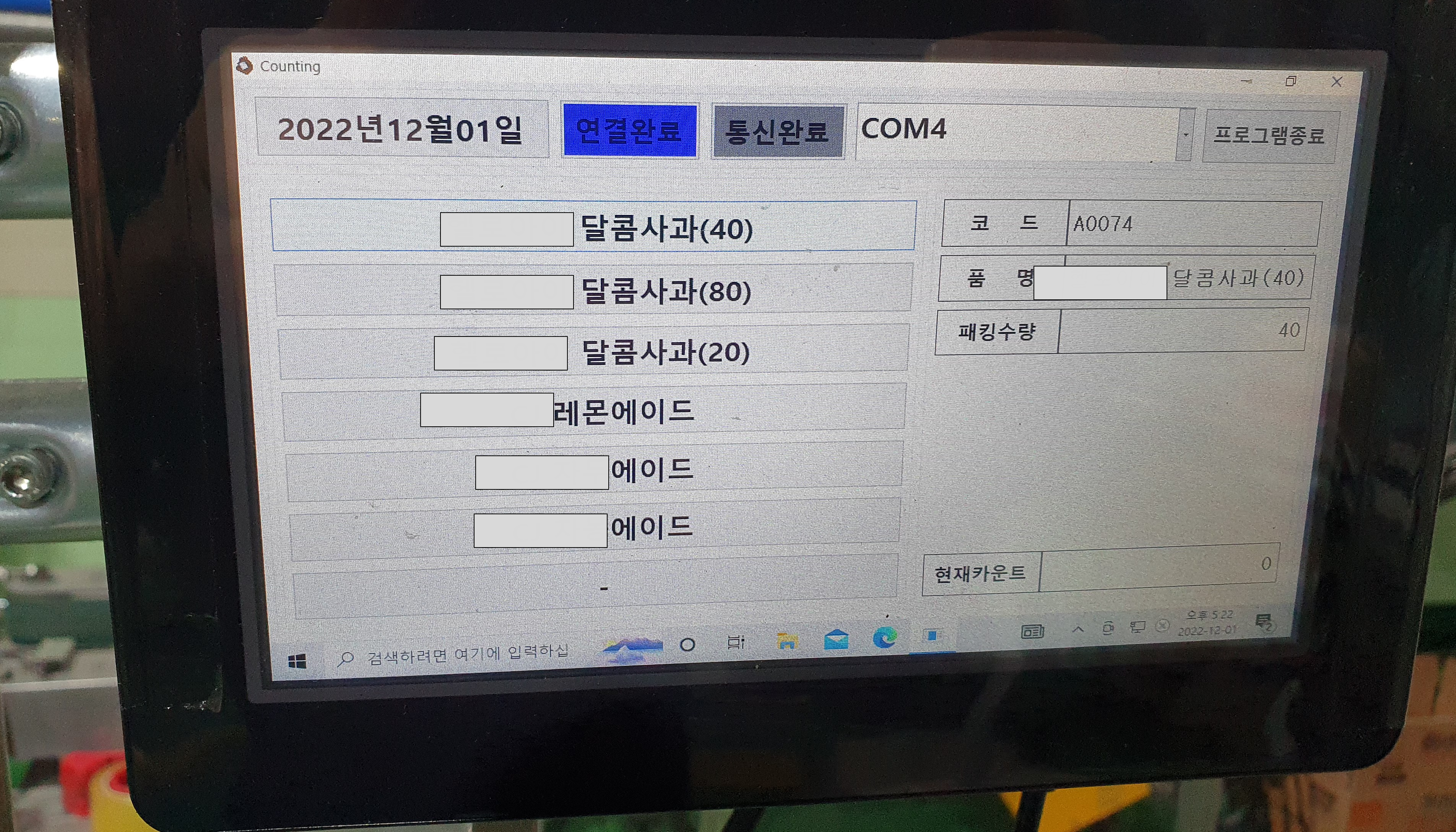

실제 적외선센서를 활용하여 생산실적 데이터를 수집하는 화면

만약에 유선으로 데스크탑PC와 케이블을 연결하여 데이터 통신을 받기 힘든 현장이라면 네트워크에서 바로 DB에 실적 데이터를 저장하는 방법이 있다.

테스트로 시리얼통신(유선으로 데이터수집)
수집된 데이터를 db에 저장 (테스트)

데이터를 웹에서 바로 DB에 저장하는 방식도 가능하다.(단, 무선네트워크가 원활해야한다.)

유선으로 시리얼통신하여 데이터를 수집하는 방법은 데스크탑PC에 연결하여 실제 센서가 감지 할 때마다 모니터를 통해 센서동작유무를 바로 확인 할 수 있지만, 데스크탑PC를 설치해야되는 단점이 있다.

데스크탑PC없이 웹에서 바로 DB에 저장하는 방식은 데스크탑PC을 설치하지 않아도 되지만, 센서가 정상적으로 감지되는지 확인하기가 어렵다. ( 네트워크에 문제가 있으면 센서는 동작하지만 데이터는 저장되지 않는다.)
