케이블과 차단기의 역할

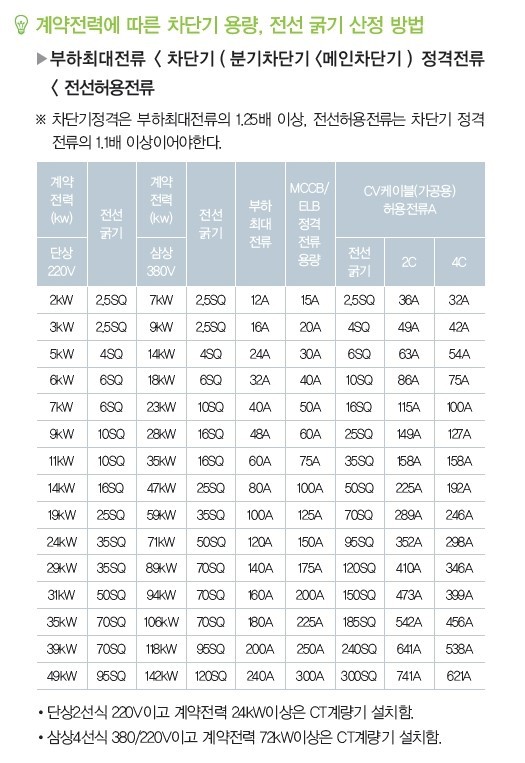

케이블과 차단기의 쿩기및 허용전류는 차트를 통해 알아볼수 있다

전류의 계산공식

  I = P x V = [A]      I: 전류,  P: 전력,  V:잔압

케이블과 차단기는 전류의 대략 1.2~1.5배로 선정 한다.

전선의 굵기 계산

# 단면적 = 35.6 x L / 1000 x IA ( L : 거리m,  I : 전류A)

참고 :단상 220V :  10kW 전열기기를 설치했을떼 차단기 10x1000/220V =45.46[A]

                              따라서 45.46[A] x 1.5 = 68.18[A]   75[A] 차단기를 선택하면된다.

        3상 380V : 10kW 전열기기를 설치했을떼 차단기 10x1000/380V x 루트3 =15.19[A]

                          따라서 15.19[A] x 1.5 = 22.79[A]   30[A] 차단기를 선택하면된다.
