저울을 활용한 생산실적관리

생산관리에서 완제품 생산시 자재투입 대비 생산 수율이 매우 중요한 포인트입니다.

경기도 광주에 있는 족발을 생산하는 업체에서 스마트공장사업을 진행하면서 요청했던 사항이 생산투입/생산출고실적을 등록할 때 저울을 이용하여 무게를 재고, 무게값을 관리프로그램에 그대로 반영하여 등록 할 수 있게 해달라는 요청이 있었습니다. (기존- 무게를 재고 종이 서류에 기록하는 방식)

해당 업체는 생산투입과 생산출고 장소가 각각 다른 장소이며 거리가 있기 때문에 작업자분이 직접 해당 장소를 왔다갔다하면서 생산투입량과 생산출고량을 확인합니다.

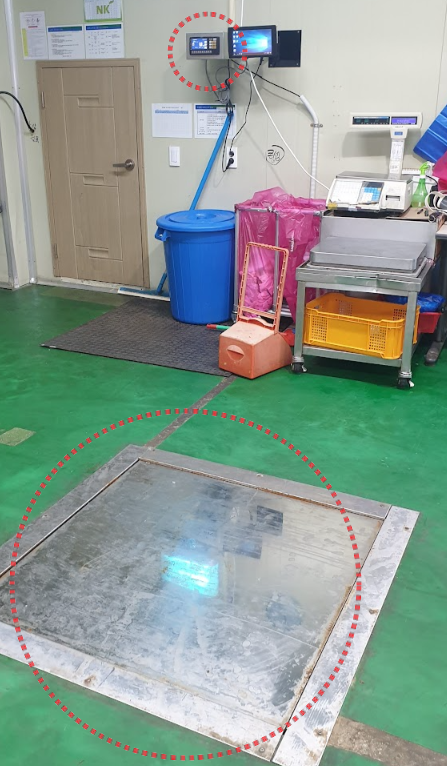

밑에 동그라미 철판이 계량판, 위에 동그라미는 저울미터기

우선 저희는 생산관리프로그램에 CAS 저울 무게값을 가져오려면 통신을 지원하는지 확인해봤는데 다행스럽게도 해당 CAS 저울 모델은 RS-232통신방식이 가능했습니다.

CAS에서 무게값데이터를 송신 할 때 CAS 저울 내에서 송신 시점을 설정 할 수 있습니다.

RS-232 통신 설정 메뉴얼

RS-232 통신설정을 CAS 제품 내부 설정에서 확인 해보면 대부분 비슷한 통신 설정을 가지고 있습니다.



-->설정값 2번 - 물체를 저울 위에 올려놓고 잠깐 대기했다가 저울에서 무게가 안정 상태 일 때 무게 데이터를 보내는 방법을 선택하고, CAS 저울에서 데이터를 받았습니다.

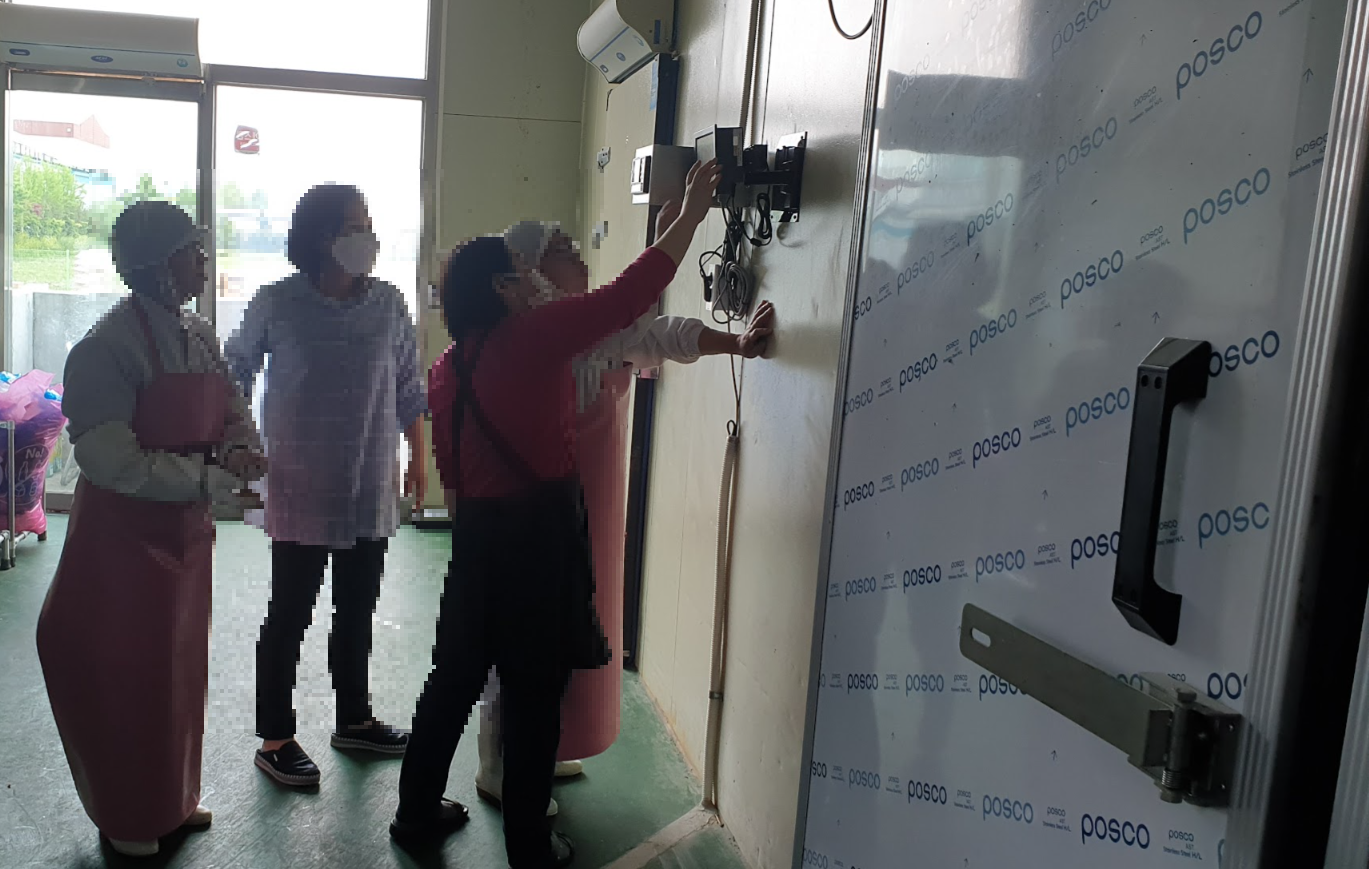

CAS 저울 옆에 생산실적 보고용 미니PC 설치

이렇게 CAS 저울 옆에 미니PC를 설치하고, 저울과 생산실적 프로그램을 통신했습니다.

밑에 사진에서 보시면 CAS저울에서 통신완료되어 중량값이 반영되어 있는걸 확인 할 수 있습니다.

4kg이라는 값을 받았습니다.

이런 방식으로 생산 투입을 설치완료하고, 마찬가지로 생산 출고도 설치 했습니다.

스마트공장 도입 후 생산투입 모습

스마트공장 도입 후 생산투입



스마트공장 도입 후 생산출고 모습

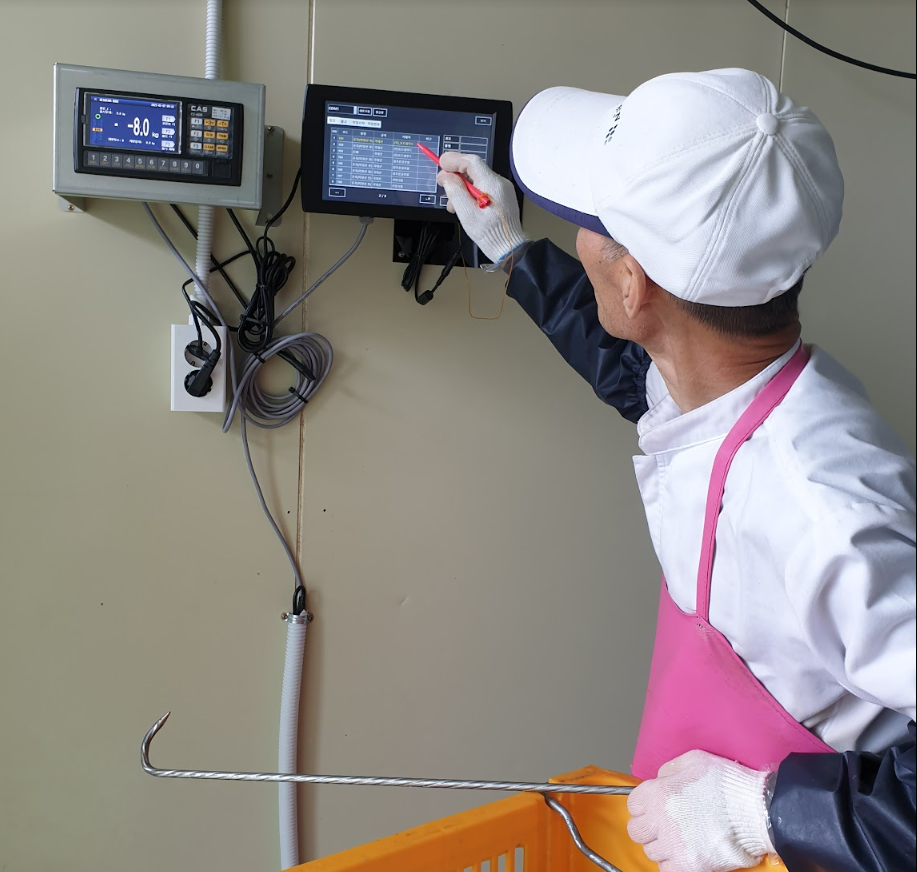

현장 작업자가 생산실적등록하는 모습

계량이 완료된 상태에서 생산실적 보고하는 모습

기존 현장은 생산투입과 생산출고가 따로 분리되어 있는 환경이기 때문에 이렇게 스마트공장을 구축하여 실적보고를 처리하면 현장 작업자가 불필요하게 생산투입/출고 계량관련 내용을 따로 확인하러 갈 필요가 없습니다. 이러한 시스템을 구축하면 작업공수절감에 도움이 됩니다.
