DHT-22 고정밀 온습도 센서를 현장에 설치(2) - 케이스 제작

현재 스마트공장 구축을 위한 DHT-22 고정밀 온습도 센서 1대를 열흘정도 데이터 수신 확인

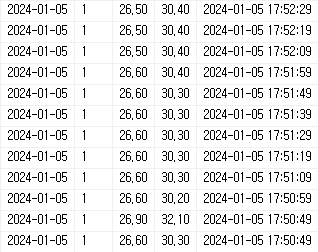

2024-01-05일부터 온습도 데이터 수신 테스트

2024-01-15까지 온습도 데이터 수신 확인

온습도 센서의 데이터 수신은 정상적으로 동작하는 걸 확인 후 케이스 제작하기로함.

총 4개의 온습도 센서 케이스 제작해야되기 때문에 철물점에서 직접 케이스(하이박스) 사이즈 확인 후 구매

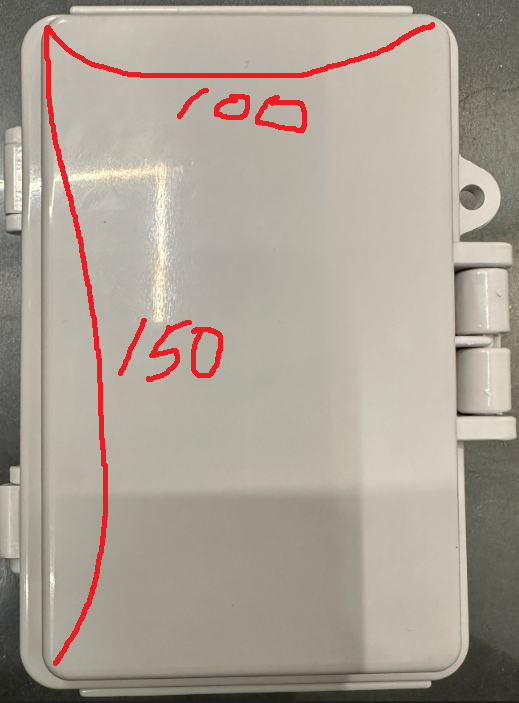

100*150 사이즈 하이박스 구매

온습도센서는 외부와 차단되면 정확한 데이터를 얻기 힘들기 때문에 기존 계획은 센서를 박스 내부에 고정시키고 박스에 구멍을 크게 내서 촘촘한 망으로 덮어서 내부와 외부 통하게 하여 데이터 수집하는 방식으로 하기로 했다.

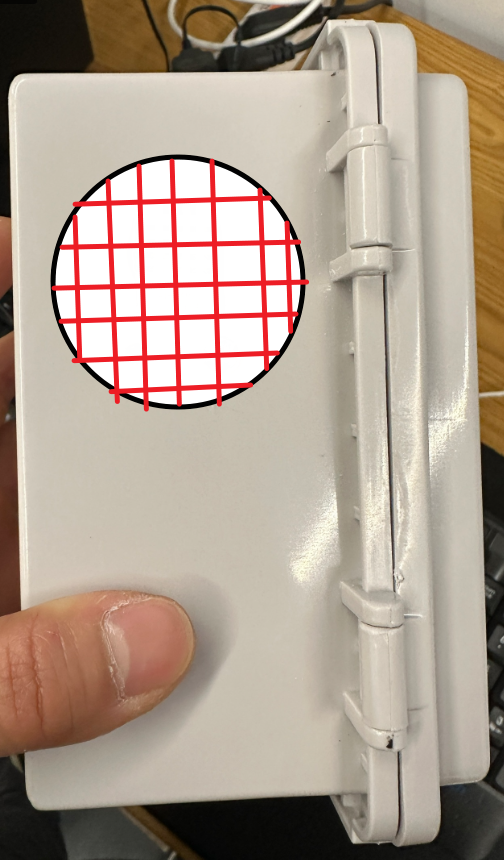

기존 케이스 제작 구상도

하지만 하다보니 조금 별로같아서 직접적으로 온습도에 반응하는 센서부분만 노출시키기로 결정하고 제작함.

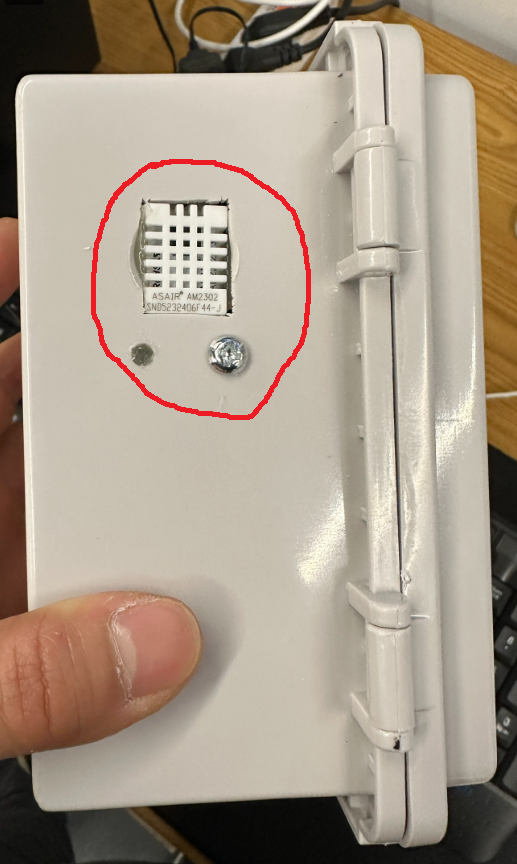

첫번째 케이스 제작 완료.

원래 계획대로 홀을 크게 뚫고 망을 설치하여 마무리하려다가 계획이 바꿔서 제작해서 초기 모델은 시행착오가 많음.

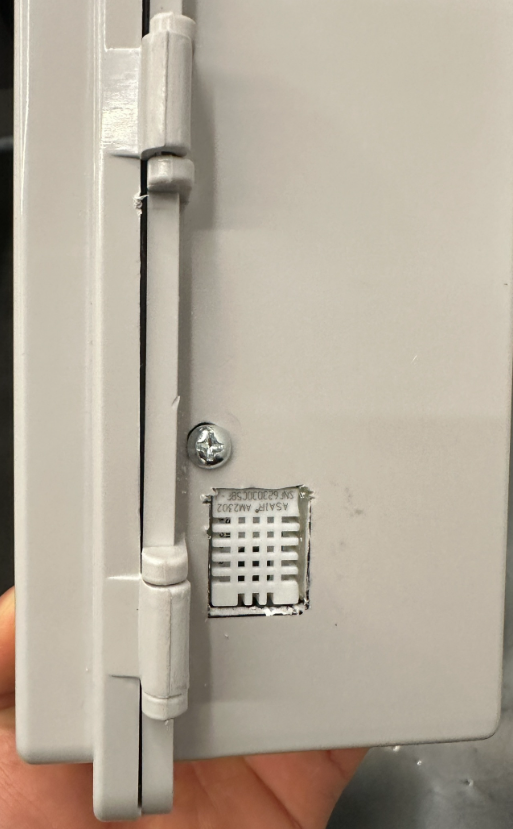

두번째 온습도센서 케이스 제작완료

첫번째 케이스 제작보다 많이 깔끔해짐. (전부 다 수작업이라서 삐뚤빼뚤함.)

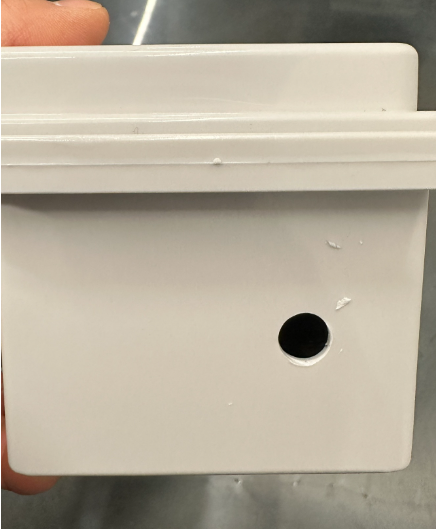

전원 케이블 홀까지 마무리

센서 전원 케이블을 위한 홀까지 작업해서 마무리.

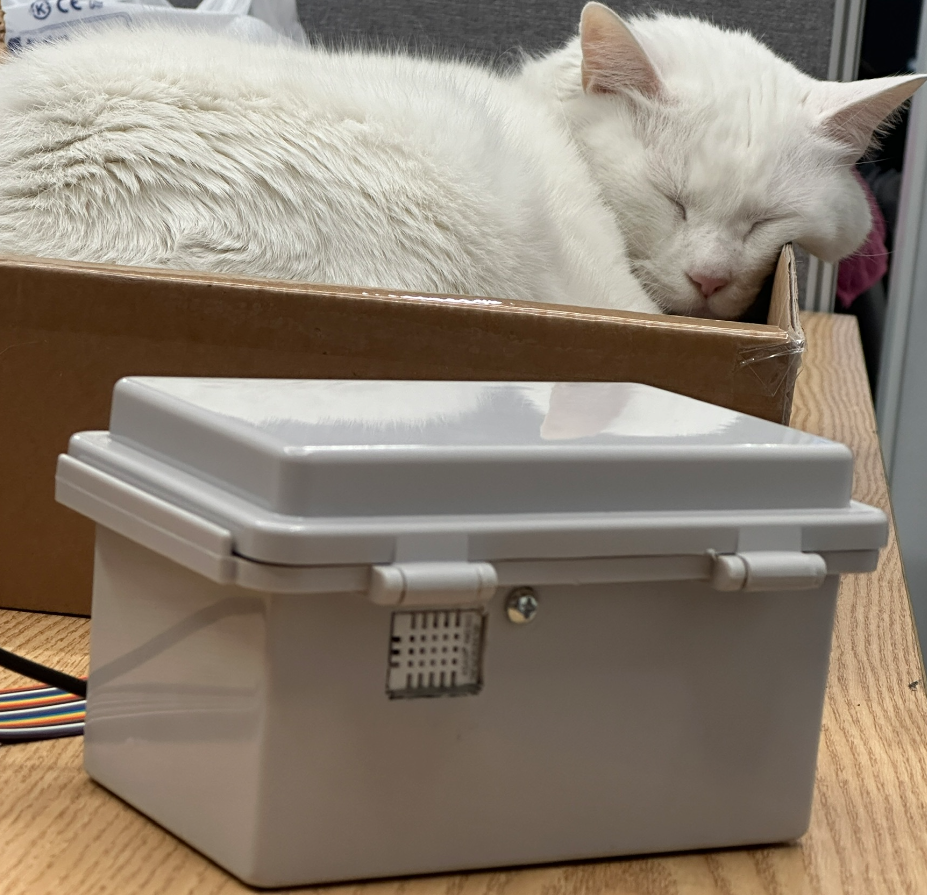

완성된 온습도센서

온습도센서 4대 전부 다 이런 방식으로 작업하여 케이스 제작 후 사무실에 각각 설치하고 데이터 수신 확인.

데이터 수신은 전부 정상 확인됨.

온습도 센서는 4대 전부 케이스 및 내부 설치완료.

업체와 설치일정 확인 후 업체 현장 내 벽면에 부착하여 설치 예정.

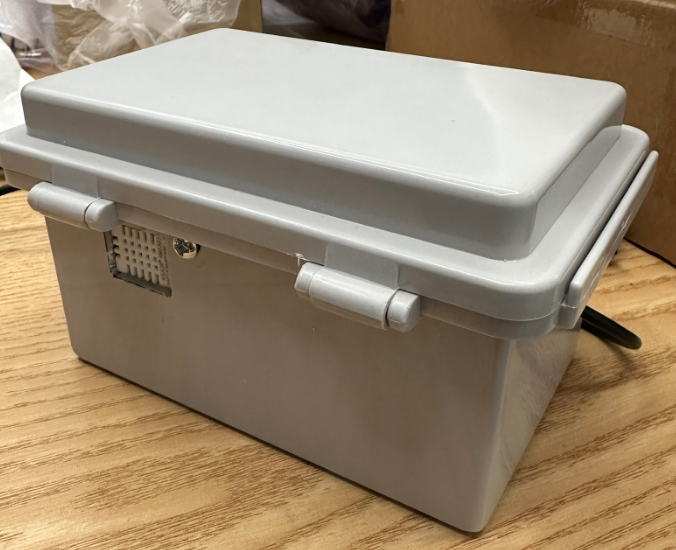

완성된 온습도센서
